IP网络可视对讲系统-高速公路

编辑:   浏览:2024  时间:2020-07-09

第一章、系统简介

1.1、用户情况简介

随我国高速公路的迅猛发展,如何更好的保障高速公路的行车安全,提高突发事故的处理速度,提供有效的交通管理手段,建立高效的道路智能管理平台,是当今高速公路迫在眉睫的重要事项。应急指挥网络音频广播系统正是应此需求而诞生,在道路出现紧急情况或雨、雪、雾等状况时,能够利用本系统提醒驾驶员在恶劣条件下的注意力,及时对路上的各种车辆进行指挥、疏导,同时可对道路沿线随意停车、上下客行为进行阻止、告警,防止意外事故的发生,从而确保路面畅通。
**高速公路路段两侧IP网络可视对讲广播系统共计共将整个高速路段划分110个IP网络音柱,每个IP网络音柱可以单独作为一个分区,同时可以将多个IP网络音柱自由组合,设置成多个分区组,任务分区 ,高速公路两侧全面覆盖实现日常广播通知,播放背景音乐。

1.2、网络音频广播系统在高速公路中的实际运用

广播(声音)媒体因其具有即时性、接受的强制性、跨时空性、易接受性(即:受众能一心二用,在接收它的同时不影响人们做其它事情)等独特的优势,被称为最直接最有效的信息发布方式,尤其在移动车辆上,由于安全要求,广播(声音)的市场永远不会被视频取代。我们正是看到了这点,才提出将广播和监控完美整合,互为补充,实现“可见即可控”,真正做到从视觉、声音、操作上同步进行,做到真正意义上的统一部署,统一指挥,统一控制的效果。主要体现在以下三方面应用:
1、事前预防,防范于未然”,准确、及时发布信息,使信息以最快的速度抵达现场或者相关的热点地区,是应急广播系统建立的关键,主要体现在航标应急指挥广播系统的平常/警戒状态;
2、常状态,包括播放施工作业路段、道路交通状况、交通指挥、工作调度等日常的广播功能;
3、警戒状态,隧道路面发现障碍物、违章停车等极易导致事故或危险有可能发生的状态称为警戒状态,收集和汇总各种信息,制定预防性措施,包括监控事态发展,发布预警信息,发布警戒警告,准备人员疏散,准备人员救助,安全防卫警戒,消防警戒等等;
4、事中指挥,应急事件时通过与监控系统、应急指挥调度系统的完美结合,与交警、路政、养护部门的联动,提高突发事件处理的速度,避免或减少事态的发展扩大,有效防止二次事故的发生,减少不必要的直接或间接的经济损失,主要体现在应急指挥广播系统的紧急/特急状态;
5、急状态,是指事故或危险已经发生,需要应急指挥中心进行紧急指挥的状态,包括判定事件性质,确定启动应急预案,跟踪和监控事发及响应过程,动态调整应急预案,调配应急资源等等。 急状态是指发生的事故或危险已经达到应急指挥中心无法完成指挥任务,或者应急指挥中心发生重大故障或特殊问题无法完成指挥任务,需要外部支援时(如政府领导),广播系统提供外部指挥接口,通过互联网、手机、电话、卫星电话等手段进行临时性应急指挥。

第二章、系统设计说明

2.1高速公路需求技术说明

(一)高速公路广播系统的系统概述:
1、**高速公路将背景音乐广播、日常广播、消防紧急广播等功能集中在一起,日常广播提供公共信息、新闻发布,紧急事件通告紧急通知等服务。
2、系统采用 IP 数字网络广播形式建设。提供定时播放音乐功能,
  3、采用分散式管理模式,分散式是在高速公路各个广播区域设置IP网络音柱,满足各个区域可以进行独立广播和控制;利用高速公路独立业务专网,把各个区域IP网络音柱连接起来,组成一套数字化网络广播系统;
4、集中式管理模式,集中式是在高速公路控制中心设置系统服务器,对每个站点进行管理,站点为第二管理级别,可以对下面的每个服务站进项管理
(二)广播系统功能要求:
1、系统应具有以下功能:
通过本次智慧高速公路广播系统一期建设,建立一套广播系统以满足高速公路广播和管理的需要。系统可以实现以下主要功能:
1)日常广播功能
播放日常行政通知和背景音乐等。
2)紧急广播功能
发生紧急事故的时候,广播系统可以自动强制切换成紧急报警广播,疏散人群。
3双向可视对讲
控制中心可以对每个站点进行可视对讲、广播呼叫,站点可以对每个服务站进行可视对讲、广播呼叫,服务站相互之间也可以双向可视对讲。
消防紧急广播和日常广播、铃声系统共用一套系统。系统设计要主要考虑以下方面:
Ø 采用全数位广播系统解决方案;
Ø 系统分区要根据建筑平面功能设置;
Ø 系统要求支持各个建筑单体的本地音源输入;
Ø 功放容量的冗余,线路检测的功能等。
Ø 高速公路的总广播室设在管理处广播站内;
室外一般安装防水音柱,并要求室外对不同的场景、区域应设单独的分区,保证高速公路秩序;
2、系统设计依据:
本工程的设计过程和成果均必须符合中华人民共和国国家标准及有关的标准、规范、规程、图集。
在设计过程中,如果国家或有关部门颁布了新的技术标准或规范,则设计人应采用新的标准或规范进行设计。
甲方需求及相关图纸文件。
智能建筑设计标准(GB 50314-2015)
综合布线系统工程设计规范(GB 50311-2007)
厅堂扩声系统设计规范(GB 50371-2006)
建筑物电子信息系统防雷技术规范(GB 50343-2012)
建筑物防雷设计规范(GB 50057-2010)
信息系统安全等级保护基本要求(GB/T 22239-2008)
智能建筑弱电工程设计施工图集(GJBT 471)
会议电视系统工程设计规范(YD/T 5032-2005)
《河北省建筑标准设计图集》 12D 系列
3、系统总体设计要求:
由于**高速公路新校区面积比较大,广播设计范围涉及到单元比较多,高速公路广播系统要能够与高速公路其他系统兼容,利用高速公路独立业务专网进行传输,支持跨网段传输和统一集中管理;
功能方面:可独立控制每个分区播放不同的声音,不仅能够完全实现传统广播系统的基本功能,而且还具备音频自由点播、教师安排节目播放等功能;
传输方面:音频传输距离无限延伸,实现分区广播和远程广播,音质可达到立体声和 CD 级,适合日常外语听力训练,每个发音都可以清晰可辨。
节目播放方面:各个区域要求既能同时播放同一节目,也能同时播放不同的节目。
具体功能要求如下:
定时播放广播信息,各种提示铃声,实现无人值守;
管理员在广播站或办公室即可对任意分区、全区进行远程讲话;
每个网络广播分区可同时播放不同音源;
用户可以自己制作节目源;
可实现远程监控、远程诊断和远程软件升级;
主机自动生成运行日志,为系统管理的顺利运行奠下了保障;
全数字化传输,支持服务器与分控直接传输节目;
支持定时、全区、分区播放,全区、分区寻呼和自动报警功能,并可实现
节能运行。


2.3、系统选型及解决方案

2.3.1、系统选型:

按照**高速公路公共广播系统的设计要求和现场实际情况,结合相关设计标准和天津大学设计院图纸进行设计,我们建议用户选用现阶段最先进的第四代广播:IP网络双向广播系统。
充分利用高速公路的局域网络,控制传输较调频可寻址广播更先进,传输采用光纤或超五类双绞线进行传输,抗干扰能力强,传输距离不受限制,信号衰减很小,因此我们为用户选择了:最新一代的ZOS品牌的网络IP网络可视对讲广播系统
以下是IP网络可视对讲广播的一些主要特点:
数字IP网络可视对讲广播系统采用当今世界广泛使用的TCP/IP网络技术,将音频信号以IP包协议形式在局域网和广域网上进行传送,彻底解决了传统广播系统存在的音质不佳,维护管理复杂,互动性能差等问题。该系统设备使用简单,安装扩展方便,只需将数字广播终端接入计算机网络即可构成功能强大的数字化广播系统,其实现形式主要总结如下:
AIO融合系统采用成熟的IP 语音技术,高清视频技术,视频智能分析技术、远程IO控制技术等,通过IP网络以数据包的形式在局域网内传输音视频信号,融合系统不仅通过网络技术很好的解决了远距离传输和分布式组网,同时它还是一套高融合性的公共广播系统和可视对讲系统,系统能够很好的和用户已有的视频监控系统、门禁、报警、LED显示系统进行无缝融合。并实现所有设备操作集中化,设备资源共享化。极大的方便了用户在系统集成项目中,对各个不同系统设备集中控制的要求。
本系统在集成传统广播系统的功能下还扩展了可视对讲功能,系统还特别针对项目中的门禁系统、监控系统、报警系统等进行融合集成。通过标准协议接入视频监控画面,实现了可视广播。通过设备自带的I/O输出接口可远程控制门禁、灯光开关等设备,实现远程操作的集成化应用。
管理中心操作系统支持嵌入式和windows双系统,运行的稳定性、操作性相比传统广播系统电脑上操作和桌面话筒的操作更加直观。
系统的对讲、监听、广播、报警系统采用”多级分控管理、统一指挥”的管理模式,系统具有终端———分控中心———指挥(管理)中心三级管理模式。其中指挥中心设置系统一级服务器,各分控中心设置对讲管理主机充当二级服务器,一级服务器和二级服务器都具备管理所有对讲、广播终端的功能,组建一套多级服务器管理的对讲、监听、广播、报警系统,确保任何一台服务器的瘫痪或者发生故障都不影响整个系统的运行,包括故障服务器管理的对讲终端。指挥中心、分控中心能对各个设备进行点对点、分区或全部呼叫、广播。系统呼叫、报警、对讲的同时,向其他系统提供联动信号,并与视频监控系统实现联动。具有报警显示、记录、录音等功能。

2.3.2、系统功能:


高清可视对讲
支持1080P分辨率高音质可视通话,支持星光级别摄像机,在光线极弱的条件下,仍能清楚的识别通话人面部。
音视频多级存储
终端对讲设备不仅可以本地存储、中心存储,还可以与NVR等存储设备对接,实现24小时录音录像网络存储,可长期保存关键重要数据,提供音视频同步共享数据。
一键报警
一键(单按键或双按键)呼叫模式可指定呼叫目标,可中心报警,可拨打110。(需要语音网关)
全双向视频免提通话
呼叫接通后,立即以免提方式进行全双工,并且带回声消除的通话。
远程巡查(巡课、巡检)
用户可通过管理主机、移动APP远程启动终端音、视频,对现场情况进行巡查;便于远程抽检工作、远程指导、应急指挥。
监听、插话
高级别主机可对通话中的低级别主机、终端进行监听,可对终端进行插话。
多方视频通话
主机与终端之间的语音会议、主机与主机之间的可视会议。
呼叫转移
当终端呼叫主机时,主机不能正常响应,可根据条件设置呼叫转移:占线转移、掉线转移、无响应转移、按时段转移等。
公共广播
全区广播,管理主机可对所管理的终端设备进行全区MP3文件广播、喊话广播、外接音源广播;分区广播,管理主机可对所管理的终端设备分区进行MP3文件广播、喊话广播;定时广播,管理主机具有定时广播功能;在案件频发时期,灾害、应急事件多发期,可定时自动进行语音播放、信息提醒、知识宣导; 消防广播,管理主机可用MP3文件作消防报警语音,消防报警时,自动强切到最大音量;
远程控制
系统可通过远程控制开门、开灯、LED屏幕,也可实现其他带有IO接口设备或RS-485接口设备远程控制。
移动管理(APP)
领导与管理者可通过手机APP实现各级别的移动管理:获得前端报警信息,启动前端现场音视频监控,可对前端的现场情况进行巡查(音视频与周边环境),可远程移动控制现场的广播、对讲与喊话,进行处置,可与平台其他主机进行实时互动与信息上报。
报警联动
当有报警信息发生时,按照事前设置,报警信息可联动各级中心不同管理主机,会自动弹出报警信息画面;各级中心第一时间接收警情。
视频联动
系统可对所有终端设置关联视频,当终端有请求、报警信号时,可关联相关视频进行音视频同步。
循环监听监视
主机可任意选定终端分机进行监听、监视或对所有终端分机进行循环监听、监视,每路停留时长可设置。
三色门灯状态提示
当发生紧急呼叫时,可配置三色门灯进行状态提醒,不同状态不同颜色,利于用户及时了解情况,快速定位呼叫目标。
状态提示
管理主机与中心服务器屏幕上可直观显示辖区内所有终端实时在线状态、工作状态,方便调试、检修和维护;每路按键可添加网点位置描述信息,便于管理及操作使用。

2.3.3系统特点:


1、采用先进音频处理技术:所有终端设备均采用硬件回声消除技术,能够很好的抵消回声和抑制噪声,使广播音质更加清晰。
2、高语音采样率:支持PCM、AAC、G711音频编码格式;支持MP3、WAV文件格式;支持8K-48K采样率,32K-768K码率传输;在语音方面的突破,支撑系统应用于全双视频语音通话、多方可视会议。
3、安全通话:系统对语音编码进行过加密处理,防止窃听。
4、支持国标与先进标准协议:支持标准协议如onvif协议、SIP协议、GB28181协议,提供标准接口,便于平台子系统之间数据共享;可单独接入VOIP电话系统(支持主流IP-PBX),可与IP可视话机实现音视频通话。
5、支持星光功能与高清视频分辨率:视频支持H.264、H.265编码格式,支持CIF、D1、720P、1080P多种分辨率;支持星光级夜视和宽动态、强光抑制、弱光补偿功能,在夜晚和逆光的情况下也能清晰辨别人脸;支持实时画面时间和标题叠加设置,可在画面上叠加视频分辨率、码率、时间、标题内容等信息。
6、集成能力强:可在项目中集成门禁系统、视频监控系统、报警系统、LED显示系统、楼宇对讲系统等;突破传统广播与对讲系统割离与封闭的弊端,实现跨系统之间联动,包含视频与广播联动、远程控制门禁、远程控制灯光开关等。
7、数据共享:通过标准协议与SDK可与雪亮工程平台、平安城市平台、警用平台、智慧社区平台、智慧城市平台实现数据共享。
8、系统扩容方便:只需在IP能网络覆盖的地方将IP对讲终端接入即可实现扩容。
9、一键报警与联动:终端设备的一键求助按钮,可联动多级管理中心与110接警中心;管理中心可获得多种报警源,接收终端报警;具有报警显示、记录、录音等功能.
10、全双向可视对讲:系统提供一键通话功能;呼叫接通后,立即以免提方式实现全双向视频通话,并且带回声消除的功能;具体功能包括监听、插话功能,多方会议功能、托管模式、呼叫转移、状态监控等。
11多种广播应用:支持UDP、TCP、组播三种广播传输协议,能针对不同场景设置不同的广播传输方式。通过广播加强安防教育、宣传安防防范知识,对预测到的不安全因素进行警示,起到防范作用,有效降低危险发生概率;支持多种广播应用,包含:全区广播、分区广播、定时广播、消防广播。
12、支持本地存储与网络存储:可在系统平台中根据实际需要配置本地、网络存储策略(存储方式、存储时间、存储条件等);支持主流厂家NVR存储功能,终端可将音视频数据直接存储在海康、大华、科达、宇视等主流厂家NVR中。支持全时存储与定时存储。音视频可同时存储。系统对所有终端的录音、录像集中存储在管理服务器中,把终端的音视频与管理中心对讲的音频文件合成1个MP4文件存储,用户可使用呼叫工作站或PC客户端随时调取。
多级管理:系统采用“多级分控管理、统一指挥”的管理模式,便于多级单位各司其职。系统具有终端—分控中心—指挥中心(管理中心)三级管理模式。其中指挥中心设置一级服务器,各分控中心设置二级服务器,一级服务器和二级服务器都具备管理所辖终端的功能,确保任何单点故障都不影响整个系统的运行,包括故障服务器管理的终端。所有设备终端云平台注册,方便、快捷。
13客户端与APP:一端操控全局,用户在一个客户端上,即可操控系统所有前端,实用价值与用户体验大大提升;指挥中心、分控中心能对各个设备进行点对点、分区或全部呼叫、广播;手机APP用户只要登录平台即可进行远程可视对讲、远程采播、远程音乐播放等控制.
按需部署:根据不同场所对音频、视频、广播、报警不同需求,配置适合的产品;一方面保证实用,另一方面保证性价比最优;设备包含IP语音对讲报警、IP可视语音对讲报警、IP可视语音对讲广播报警以及基础拾音器(模拟、网络)系列产品。
14、云存储:可实现互联网语音传输功能和云存储功能,满足客户网络音频应用。
声控布防、报警提示:当前端设备音频高于设定值时,自动弹出并提示当前报警设备的实时声音。
15、融合视频:支持海康、大华等视频获取。
设备自动巡检:系统可对终端自动巡检,实时对系统设备运行情况进行轮巡检测,提高维护效率,降低设备维护成本。
16、客户端自动升级:通过客户端自动升级技术可以有效解决大量主机同步升级的问题。

2.3.2、生产厂家简介及产品近期应用案例:


A、生产厂家简介:
我们选用的是广州卓声电子科技有限公司研发生产的:ZOS数字IP网络公共广播系统、IP网络可视对讲系统以及智能备份广播系统,ZOS网络IP广播产品广泛应用于学校、景区、公园、酒店、银行、大楼、小区、政府、企业等各行各业,产品在全国各地均有应用案例,以下是该公司简介及该产品近期的主要应用案例:
广州卓声电子科技有限公司是集研发、生产、销售于一体的高科技公司。凭着公司雄厚的技术力量,以具有前瞻性的技术整合,针对客户未来使用价值的设计,推出了IP网络数字广播系统、IP网络可视对讲系统、传统智能公共广播背景音乐系统、广播音箱音柱等产品。其中尤以IP数字公共广播系统、IP网络可视对讲系统核心技术,是国内IP数字公共广播的先行者。公司自成立以来,集结了一批优秀的设计专家,采用了当今先进成熟的软、硬件技术,以人性化的设计,可靠的质量,合理的价格,完善的售后服务,创建并树立了用户认可的形象品牌——ZOS
ZOS品牌主要产品包括:传统智能广播系统、IP数字网络广播系统、广播话筒、广播音柱、天花喇叭、防水音柱、号角、壁挂音箱和周边设备等。产品可广泛应用于:高速公路、公园、机场、车站、地铁站、煤矿、码头、机关单位、运动场馆、会展中心、医院、酒店、宾馆、大厦、工厂、监狱、发电厂、礼堂、办公大楼、百货公司、超市、购物中心、高速公路、会议中心、生活小区、娱乐城、电影院、咖啡厅、歌舞厅、宴会厅、休闲会所等等大小型公共场所。
B、ZOS数字IP网络公共广播系统产品近期主要应用案例:
政府工程
四川省资阳市雪亮工程IP网络可视对讲系统
中国中铁大桥局IP网络可视对讲系统
沪通长江大桥IP网络可视对讲广播系统
广西钦州会场IP网络远程可视对讲会议系统(十九大远程广播会议)
江苏省丁山监狱IP网络可视对讲广播系统
浙江省十里坪监狱广播系统
天津港焦炭码头有限公司IP网络可视对讲广播系统
江苏淮北船闸IP网络可视对讲广播系统
河南京港澳高速公路IP网络可视对讲广播系统
山东济宁段高速公路IP网络可视对讲广播
唐山市环保局丰南区分局生态指挥中心服务采购项目
邢台市柏乡县村村通项目
新宁公安局IP网络可视对讲广播系统
江西永修县公安局IP网络可视对讲广播
邵阳新宁县公安局IP网络可视对讲广播系统
北京某部队IP网络可视对讲广播系统
甘肃靖远某部队IP网络可视对讲广播系统
教育
东北大学级英语听力考试
邢台南和一中高考考点项目
邢台七IP网络可视对讲广播系统
邢台市十五中IP网络可视对讲广播系统
邢台市十中IP网络可视对讲广播系统
秦皇岛海港区教师进修学校IP网络可视对讲广播系统
武汉猇亭区教育局校园广播系统IP网络可视对讲广播
河南驻马店遂平高中考英语听力IP网络可视对讲广播系统
赣州进贤一高考IP网络可视对讲广播系统
赣州师范高等专科学院高考IP网络可视对讲广播系统
赣州西山教育学校IP网络可视对讲广播系统
赣州龙南杨村中学高考IP网络可视对讲广播系统
赣州龙南二中高考IP网络可视对讲广播系统
赣州龙南三中高考IP网络可视对讲广播系统
于都思源学校IP网络可视对讲广播系统
赣州崇义县思源学校IP网络可视对讲广播系统
内蒙古乌兰浩特第十三中学高考英语听力IP网络可视对讲广播系统
内蒙古乌兰浩特第十五中学高考IP网络可视对讲广播
四川甘洛县名族中学高考IP网络可视对讲广播系统
四川木里县名族学院高考IP网络可视对讲广播系统
四川美姑县名族中学高考IP网络可视对讲广播系统
钦州十三中学校IP网络可视对讲广播系统
保定市白沟博文中学高考IP网络可视对讲广播系统
河北秦皇岛金山中学高考IP网络可视对讲广播
秦皇岛市第二中学高考IP网络可视对讲广播
陕西渭南中学高考IP网络可视对讲广播
衡阳市第十七中学广播系统
嘉树中学IP网络可视对讲广播系统
福州屏东中学IP网络可视对讲广播系统
邵阳芙蓉小学新校区
永州江华县博雅中学
邵阳新航初级中学
石家庄赵县李家中心小学IP网络可视对讲广播
秦皇岛市桥东里小学
霍城县江阴小学广播系统
赣州站前小学IP网络可视对讲广播系统
宁乡莲花小学IP网络可视对讲广播系统
广州上义中心小学智能广播
石家庄北高营小学IP网络可视对讲广播
陕西西安春临小学IP网络可视对讲广播
赣州站前小学IP网络可视对讲广播系统
衫仙中学智能广播系统
景区
福建武夷山景区城村汉城遗址IP网络可视对讲广播系统SOS求助对讲系统
江西永修县东浒山寨风景区IP网络可视对讲广播系统
杭州径山景区IP网络可视对讲广播求助对讲系统
泰顺廊桥-氡泉旅游度假区IP网络可视对讲广播、会议系统、SOS紧急求助对讲系统
重庆花田溪谷IP网络可视对讲系统
秦皇岛抚宁紫金山公园
酒店医院
重庆宽仁医院IP网络可视对讲广播系统
邢台市第三医院IP网络可视对讲广播
吉首厚驿酒店IP网络可视对讲广播系统
赣州市红人酒店IP网络可视对讲广播系统
赣州市儿童福利院IP网络可视对讲广播系统
赣州白云酒店IP网络可视对讲广播系统
江西抚州市保育院广播系统
沧州妇幼保健医院广播系统
沧州中西医院广播系统
工厂大楼
浙江人人集团有限公司厂区IP网络可视对讲广播系统
河南信阳圆创磁电科技IP网络可视对讲广播
邵阳新邵纺织厂IP网络可视对讲广播系统
北京光大国际办公楼背景音乐
其他
巴中市恩阳机场公安局会议室
安顺市合力城会议系统
邢台临城图书馆
北京市少年宫
秦皇岛杜庄第一幼儿园
秦皇岛市公安局会议系统
六盘水市未来之城会议系统
佛山南堤湾一期IP网络可视对讲广播系统
江西上饶万年影院智能广播
江西省靖安县潦河北路罗湾水电厂智能广播

2.4ZOS数字IP网络可视对讲广播的系统结构

2.4.1、系统结构图及布线说明:

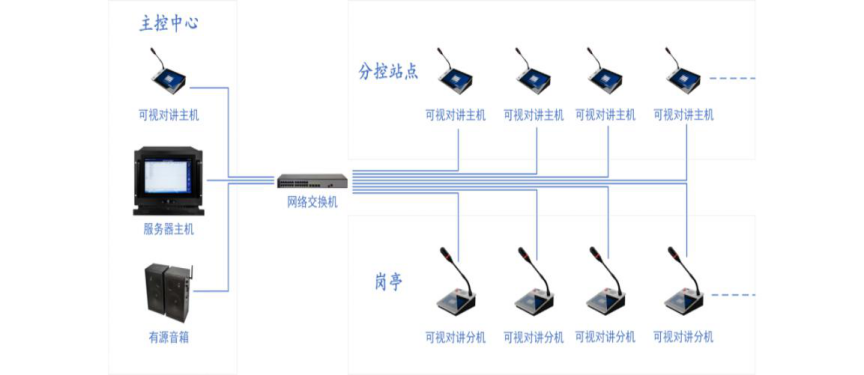

一、系统结构图:
ZOS数字网络广播系统是一套基于高速公路网络的可采用中文液晶屏无线遥控器的互动式广播系统,其系统结构连接图如下:


2.4.2、各组成部分设备分析:

1、IP网络可视对讲服务器
必备组件。网络广播系统的主控部件,提供系统管理、用户管理、终端管理、节目管理、任务管理等管理功能,是整个系统的核心。
2、IP网口可视对讲主机
主要放置于总控制室,可查询显示前端所有设备的工作状态,管理级别最高
3、IP网络可视对讲分控管理主机
主要放置于站点以及收费亭,可设置管理级别支持双向对讲

2.5高速公路IP网络可视对讲广播设备局说明

高速公路IP网络可视对讲广播设备点位布局说明
本系统采用三级结构,总控室,分控点(可设置分控中心管理)前端管理设备根据高速公路实际情况需求设置一个总控制中心,多个广播点分控。
1、 主控室IP可视对讲主机1台
2、 分控点设置IP可视对讲主机5
3、 岗亭IP网络可视对讲分机29台

章、核心产品介绍

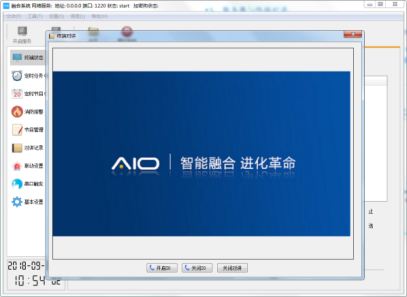

3.1、IP网络可视对讲云服务器平台软件ZS-V1.2


1、高清可视对讲:支持1080P分辨率高音质可视通话,支持星光级别摄像机,在光线极弱的条件下,仍能清楚的识别通话人面部;
2、音视频多级存储:终端对讲设备不仅可以本地存储、中心存储,还可以与NVR等存储设备对接,实现24小时录音录像网络存储,可长期保存关键重要数据,提供音视频同步共享数据;
3、全双向视频免提通话:呼叫接通后,立即以免提方式进行全双工,并且带回声消除的通话;
4、远程巡查(巡课、巡检):用户可通过管理主机、移动APP远程启动终端音、视频,对现场情况进行巡查;便于远程抽检工作、远程指导、应急指挥;
5、监听、插话:高级别主机可对通话中的低级别主机、终端进行监听、插话;
6、多方视频通话:主机与终端之间的语音会议、主机与主机之间的可视会议;
7、呼叫转移:当终端呼叫主机时,主机不能正常响应,可根据条件设置呼叫转移:占线转移、掉线转移、无响应转移、按时段转移等;
8、公共广播:全区广播,管理主机可对所管理的终端设备进行全区MP3文件广播、喊话广播、外接音源广播;分区广播;
9、定时广播:可定时自动进行语音播放、信息提醒、知识宣导; 消防广播;
10、智能值守:通过终端设备智能识别(喧哗报警、智能语音分析)功能,实现无人值守(夜间、偏僻路段),一但监测到异常声音(如过大、呼喊、求助)自动报警到辖区(网格)管理主机,系统会自动播放驱散、警告广播,责任人可及时获取报警信息,并对此进行甄别、处置;
11、远程控制:系统可通过远程控制开门、开灯、LED屏幕,也可实现其他带有IO接口设备或RS-485接口设备远程控制;
12、移动管理(APP):领导与管理者可通过手机APP实现各级别的移动管理:获得前端报警信息,启动前端现场音视频监控,可对前端的现场情况进行巡查(音视频与周边环境),可远程移动控制现场的广播、对讲与喊话,进行处置,可与平台其他主机进行实时互动与信息上报;
13、报警联动:当有报警信息发生时,按照事前设置,报警信息可联动各级中心不同管理主机,会自动弹出报警信息画面;各级中心第一时间接收警情;
14、视频联动:系统可对所有终端设置关联视频,当终端有请求、报警信号时,可关联相关视频进行音视频同步;
15、电子地图联动:当报警发生时,通过电子地图定位能够快速、及时、准确地提醒值班人员哪个区域发生警情,方便值班人员更快做出处置安排;可启动双向可视语音对讲,播放应急、救援广播;通知相关联动部门(应急办、110中心等);快速组建临时简易视频会议,多部门协商;
16、循环监听监视:主机可任意选定终端分机进行监听、监视或对所有终端分机进行循环监听、监视,每路停留时长可设置;
17、三色门灯状态提示:当发生紧急呼叫时,可配置三色门灯进行状态提醒,不同状态不同颜色,利于用户及时了解情况,快速定位呼叫目标;
18、状态提示:管理主机与中心服务器屏幕上可直观显示辖区内所有终端实时在线状态、工作状态,方便调试、检修和维护;每路按键可添加网点位置描述信息,便于管理及操作使用。

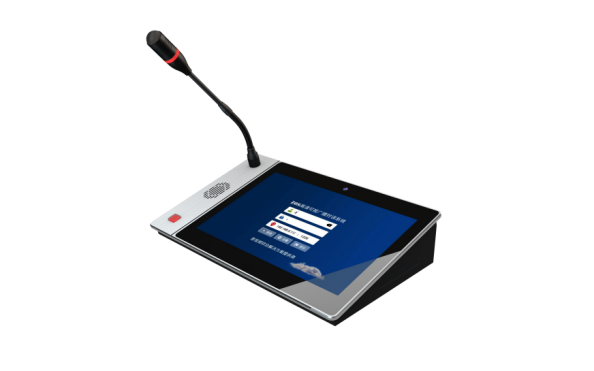

3.2、10寸触摸屏IP网络可视对讲主机ZS-8057
产品图片

产品特点
1、专业寻呼主机外形,桌面式设计,采用10.1寸高清IPS屏幕,分辨率1280*720,全虚拟按键加实体按键,外形美观大方;
2、采用工业级4核嵌入式CPU芯片1G内存,保证系统的整体稳定性;
3、远程管理所有辖区内对讲终端,可监控在线、工作状态和异常状态,远程设置对讲终端相关参数等功能;
4、内置3W扬声器,可实现远程双向可视对讲、监听、监视、全区分区广播、定时播放背景音乐;
5、内置 SD 卡,可将 SD 卡或点播的 MP3 文件作为音源广播给其他终端;
6、内置200万摄像头,在会议和通话的过程中能展现出精美的画质支持采用H.264、H265编码;
7、兼容标准SIP协议,可单独接入VOIP电话系统(支持主流IP-PBX);
8、支持音视频多方通话;
9、支持环境监听监视、循环监测查看终端状态;
10、支持1个HDMI、1个USB;
11、远程回放下载所有对讲终端通话录音录像;
12、支持有线和WiFi网络接入,支持跨网段和跨路由
技术参数
型号
ZS-8057
网络通讯协议
TCP UDP RTP
网络芯片速率
10/100Mbps
音频采样、位率
8kHz~44.1kHz, 16位,8Kbps~320Kbps
摄像头
内置200万摄像头
显示屏与分辨率
10.1寸高清IPS液晶触摸屏,分辨率1280*72000*480
接口
网络:1个RJ45网口,音频:1路音频输入1路音频输出,电源:1个电源口,HDMI:1个HDMI接口,USB:1个USB接口
存储容量
标配SD卡32G,可扩展128G
外壳防护等级
样品的外壳防护符合GB/T 4208-2008中IP20等级要求
电源、功耗
DC 12V   ≤5W
工作环境
温度-40℃ ~ 75℃
尺寸
300×184×65mm(长×宽×高)

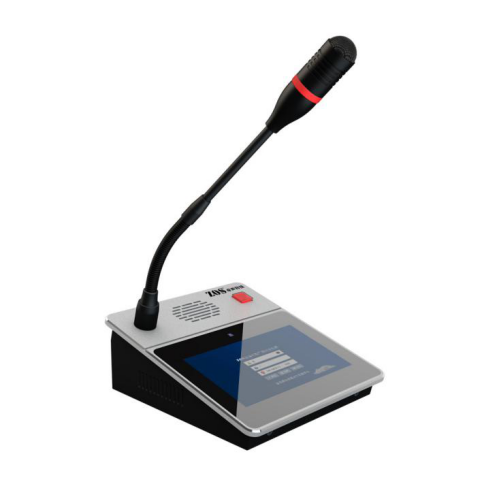

3.3、4.7寸触摸屏IP网络可视对讲分机ZS-8052
产品图片

产品特点
1、专业寻呼主机外形,桌面式设计,采用4.7寸高清IPS屏幕,分辨率1280*720,全虚拟按键加实体按键,外形美观大方;
2、采用工业级4核嵌入式CPU芯片1G内存,保证系统的整体稳定性;
3、远程管理所有辖区内对讲终端,可监控在线、工作状态和异常状态,远程设置对讲终端相关参数等功能;
4、内置3W扬声器,可实现远程双向可视对讲、监听、监视、全区分区广播、定时播放背景音乐;
5、内置 SD 卡,可将 SD 卡或点播的 MP3 文件作为音源广播给其他终端;
6、内置200万摄像头,在会议和通话过程中能展现出精美画质支持采用H.264、H265编码;
7、兼容标准SIP协议,可单独接入VOIP电话系统(支持主流IP-PBX);
8、支持音视频多方通话;
9、支持环境监听监视、循环监测查看终端状态;
10、支持1个HDMI、1个USB;
11、远程回放下载所有对讲终端通话录音录像;
12、支持有线和WiFi网络接入,支持跨网段和跨路由
技术参数
型号
ZS-8052
网络通讯协议
TCP UDP RTP
网络芯片速率
10/100Mbps
音频采样、位率
8kHz~44.1kHz, 16位,8Kbps~320Kbps
摄像头
内置200万摄像头
显示屏与分辨率
4.7寸高清IPS液晶触摸屏,分辨率1280*72000*480
接口
网络:1个RJ45网口,音频:1路音频输入1路音频输出,电源:1个电源口,HDMI:1个HDMI接口,USB:1个USB接口
存储容量
标配SD卡32G,可扩展128G
外壳防护等级
样品的外壳防护符合GB/T 4208-2008中IP20等级要求
电源、功耗
DC 12V   ≤5W
工作环境
温度-40℃ ~ 75℃
尺寸
53×143×56mm(长×宽×高)

第四章、设备清单

详见清单附件

第五章、售后服务

5.1、广播系统现场施工及组织管理要求

1、针对本广播系统工程的电源功率计算
2、广播部分的电源是采用消防电源,同时另外加一台备用电源。
3、项目安装主管( 人 )
4、项目技术主管( 人 )
5、施工小组( 组 )
(1) 劳动力安排
技术人员
布线技工
调试工程师
(2)管理人员职责
2.1项目安装主管职责:
对整个工程项目全面负责
协调工程项目的外部关系
负责施工项目的组织机构和各项管理制度
对工程和系统方案可行性负责
负责设备技术选型
负责现场设备安装;及时解决施工现场遇到的技术难题
2.2 项目技术主管职责:
在项目主管授权的范围内协助项目主管工作
做好施工前技术及施工现场等各项准备工作,做好各级技术交底,编制有关文件,
如施工方案、技术措施等
整理竣工资料,并做好资料评审归档工作
及时解决施工现场急需设备和材料;防止不合格产品进入施工现场


5.2、广播系统安装、调试与验收

1、按照施工图和合同要求,安装配合施工要与相关部门配合,以保证工期。
2、保证安装质量,不返工、少返工、做一件成一件,严格执行质量创优措施。
3、设备安装调试由本公司技术人员指导工程人员进行安装和调试。
4、货物到达后,在本公司和买方人员监督下,由买方人员清点货物,并检查货物的外观。
5、设备调试所需的工具、仪表由本公司提供。
6、本公司工程师在现场安装其设备时,保证遵守甲方的规定以及有关的保密制度。线材及配件等均为预估,待工程结束后按实结算。
7、要求控制室应设置保护接地和工作接地,单独设置专用接地装置时,接地电阻不大于4 欧姆,音频设备的电路工作接地点,如传声器输出屏蔽线接地,功放输出变压器接地端等均应接至该接地装置,并构成系统一点接地,音频设备正常不带电的金属外壳、部件等均应接至电气专用保护地线。

5.3、广播系统培训与售后服务质量保证

我公司一向非常重视为客户提供优质的售后服务以支持我们客户的成功。本公司愿为整套系统提供高质量的维护服务,特作如下承诺:
1、 系统设备的操作及日常维护工作,将由客户的技术人员负责,本公司技术部将提供相应的培训及指导。
2、 公司有储存充足的零配件,能保证客户不会因为缺乏零件而耽误系统运行。特殊情况,可提供相近型号设备进行暂时替补使用。
3、 本公司随时响应客户服务需求。
自工程验收报告签定之日起,硬件产品提供一年的免费保修,此问题出现的一切硬件的质量问题是由我公司提供免费维修和服务,其响应时间为48小时之内并提供24小时的热线服务;保修期过后,本公司提供相同质量的服务,对于合同中设备出现的质量问题,其产品以成本价更换,而对于由于人力破坏所出现的问题,本公司根据实际情况提供有偿服务。
上一方案:没有了!
下一方案:隧道无线监控解决方案
打印本页 | 关闭窗口

联系方式
020-36719001
www.zosound.com
广州市白云区白云湖街龙湖北路第三工业区二栋四楼
在线留言



版权所有©广州卓声电子科技有限公司   制作与维护:星河东莞网站建设   后台管理   企业邮箱   粤ICP备2024200466号
