中学考点广播系统技术方案

编辑:   浏览:11530  时间:2020-06-01

 第一章、系统简介

1.1、用户情况简介

XX中学是XX区高考考点,为确保高考信号及听力内容的正常、优质播放,现拟对广播系统进行重新设计、施工。

广播控制中心设于XX中学艺术楼二层广播室,4栋教学楼共计158个考场教室内设可寻址广播节点,学校周边供7个定压广播区域需整合进新广播系统。

    学校以前建设的传统模拟广播系统已不能满足学校现在的使用要求,现对学校的校园高考广播系统进行改造升级成为能够满足高考考点要求的IP网络广播系统。

第二章、系统设计说明

系统整体规划为“音源数控化、播放自动化、管理智能化、扩展自由化、操作人性化”的全数字IP网络广播。

广播系统不断更新换代,由第一代的:传统智能广播系统,到调频广播、数控广播系统到现在的第四代:IP网络广播系统,经过了不断的升级和改进,IP网络广播充分利用校园已有网络,控制灵活、方便,功能更加强大。

2.1、设计要点:

1、技术要求:本方案针对校园音频使用的特殊性,要求整体架构必须采用基于TCP/IP的整套全数字音频系统;

2、要求常规音频及其实时音频都采用全数字化进行传递,在传递及其管理的同时必须是一套系统既能整体运行,也能独立控制和播放音乐,而互不影响;即各年级各区域能做到独立控制,独立使用,即使在实时音频因操作失误或者其它非常规事故的情况下不会影响常规音频的运行,确保校园的正常作息及秩序。

3、年级组长办公室的分控音频控制:在其办公室能直接对本年级的所有班级、某个班级或多个班级进行呼叫、通知,并可以根据需要进行随时编辑。

4、在满足以上要求的情况下,要求该系统还能满足其他常规的打铃、放操、作息、通知、随意分区、灵活扩展等功能。

5、高考广播备份系统:

当学校网络出现故障时,作为高考的考点,必须保证高考万无一失的进行,需具备有一套备份广播系统,充分利用IP网络的终端机及教室音箱,终端机需具有模拟备份广播输入强切接口,不论终端机开机与否,网络是否正常,只要有模拟广播信号,则立即切换到模拟备份广播系统,将模拟备份音频信号传输到教室音箱,实现自动切换,智能控制,以确保高考的顺利进行。

2.2、需求技术说明

1、前端音频采集和发送设备:依靠先进的数字技术,采用嵌入式的纯硬件数字设备,具备现场采集现场以太网传输能力,集采集、处理和发送于一体,并且操作人性化,简单;

2、传输方式:数字音频通过以太网传送到音频节点,终端音频节点以模拟音频方式传给功放,再由功放传输到相应区域,可实现从1路到音频节点数量之间的任意路数的分区。音频传输采用了高效的音频压缩算法,在保证音频质量的前提下,每通道占用的带宽也低。

3、广播中心的主要设备均有很强的稳定性,能够长时间的连续运行;终端在没有操作和音频流时能自动进入待机状态,待机状态能耗十分小,大量节约电力。

4、权限和访问级别控制:可设置播放优先级别,能保证不同内容的音频合理地输送到系统的终端节点;设备可设有用户登录界面,保护设备不受非授权人员的误操作影响。所有设备采用独有的嵌入式操作系统,操作简单,管理方便,可以保证系统不受病毒和网络攻击。

5、系统集成:本系统具有开放式结构,使用标准的流媒体传输和TCP/IP网络协议,可与其他系统如报警系统通过多种形式集成。

2.3、系统选型及解决方案

2.3.1、系统选型:

根据用户需求及用户内部实际环境,我们为用户选择了:最新一代的IP网络广播作为学校正常使用,同时为了确保高考广播的顺利进行以及提高广播的可靠性,因此也设置了一套智能广播备份系统,当学校网络或IP网络广播出现故障时,能作为一套广播备份系统,自动顶替以确保学校广播的正常使用。

我们选用的是ZOS数字IP网络公共广播系统及传统智能备份广播系统,ZOS网络IP广播产品广泛应用于学校、银行、大楼、小区、政府、企业等各行各业,产品在全国各地均有应用案例,以下是该产品近期的主要应用案例:

详见案例表

2.3.2、解决方案:

根据学校对广播的实际需要,运用最新的数字技术,TCP/IP网络通讯技术相结合而建立起来的一套崭新、完整的数字网络广播体系。它以全新的理念构造出新一代的广播系统,焕发了无穷的活力,是任何传统广播系统所不能比拟的。ZOS数字IP网络公共广播就是在实现强大、多样功能公共广播的同时,充分体现出高度的智能化和可靠的稳定性。由于现代技术的飞速发展,故必须充分考虑今后的发展需要,设计方案必须具备前瞻性和可扩展性,不仅充分保护了甲方的投资,而且具有较高的综合性价比。它已广泛运用于金融、电力、商业、旅游、学校、宾馆、交通、工矿企业等各种行业之中,发挥了其不可替代的作用。

ZOS网络IP广播系统是一套基于IP数据网络,将音频信号以数据包形式在局域网和广域网上进行传送纯数字、互动式广播系统。该系统设备使用简便,只需将终端接入计算机网络即可构成功能强大的数字广播系统,每个接入点无需单独布线,实现计算机网络、网络监控、公共广播的多网合一。

ZOS网络IP广播系统是完全不同于传统广播、调频寻址广播和数控广播的产品。因建立在通用网络平台上,幷融入ZOS自主知识产权的数字音频技术,多方面体现了其显著的优越性。作为纯数字化的广播系统,彻底解决传统广播系统存在的控制方式不灵活扩展性差、传输距离有限,缺乏互动等问题。

ZOS网络IP广播系统具有CD级(44.1K, 16bit)的音质效果, 适合于音乐欣赏和听力训练。在传输方面可运行在跨网关的局域网和Internet网上,音频传输距离无限延伸,从主校区到分校区集中控制广播,从公司总部到各个地区分部的同声广播,实现快速、可靠的信息沟通。在控制方面,因为采用数字信号传输,所以信号不同于模拟信号传输时一对一的方式,数字信号可以在其网络上的任何一个节点上控制音频信号的信号流向,而不必要跑到总机房去进行广播控制。同时不受传统广播分区的限制,每个终端都可以播放各自独立的广播节目,实现真正意义上的点控广播。

IP网络广播系统是一套基于电脑网络的新一代公共广播系统,可跨internet进行远距离广播。区别于传统的音频调频以及可分区控制的智能广播,IP网络广播所有的信号都是以纯数字信号而不是模拟信号来传输,是真正意义上的纯数字化网络广播。IP网络广播除了能实现传统定压广播的所有功能外,还具有以下特点:

1、将计算机及网格技术和广播设备有机结合,功能强大,操作、控制简单,设备配套简洁,性能稳定可靠。利用已有的电脑局域网线进行信号传输,无需重新架布音频信号线;IP网络广播控制终端采用工业级ARM嵌入式芯片,快速启动,可靠性高,无惧病毒侵扰,可全天24小时不断电运行,安装工程及日常维护量小;

2、分区控制实现更简单方便快捷,扩展性能好,随时随地可增减广播分区,如有需要每个房间都可成为一个分区控制点。实现了真正的多路广播和点对点的控制,每个分区控制点可同时播放不同的内容。分区控制点个数不受限制。

3、可跨网关及路由,可跨internet网进行广播,为远程广播的实现提供了解决方法。传输距离不受限制,信号无衰减无失真,不受干扰,提供CD级广播音质效果。



 2.4、ZOS数字IP网络广播的系统结构

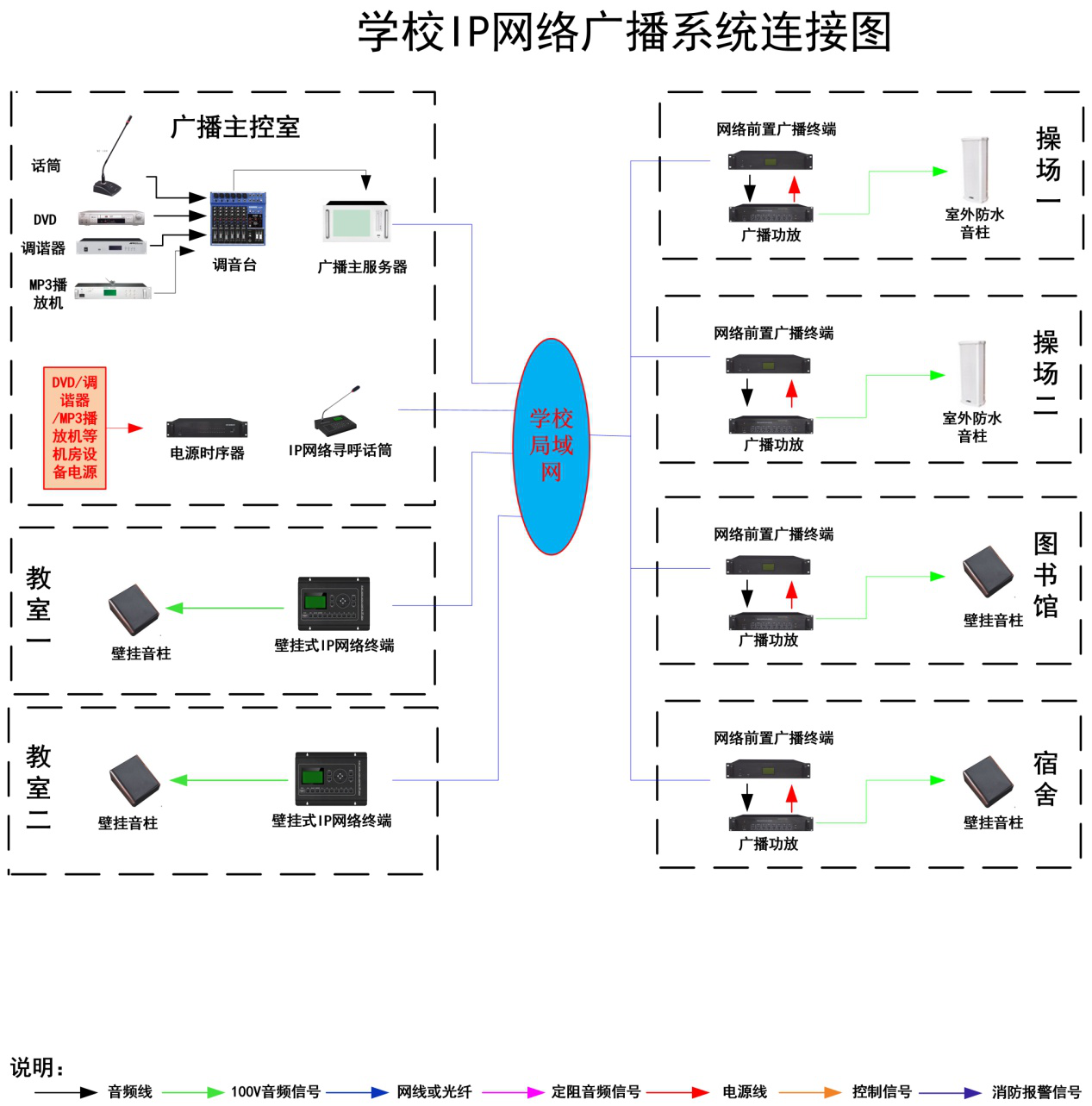

2.4.1、系统结构图:

ZOS数字网络广播系统是一套基于校园网络的可采用中文液晶屏无线遥控器的互动式广播系统。其系统结构连接图如下:

2.4.2、各组成部分设备分析:

1、广播主服务器(主控电脑及控制软件):

必备组件,包括主控电脑主IP网络广播控制软件,是网络广播系统的主控部件,提供系统管理、用户管理、终端管理、节目管理、任务管理等管理功能,是整个系统的核心。

2、IP广播语音终端(壁挂式IP终端及机架式IP终端):

必备组件,系统服务器上的播放任务将语音数据文件通过网络发送到广播终端,在广播终端上进行解码还原为音频流,再对后级功放或音箱进行驱动,以提供高保真的音质效果,ZOS数字网络广播系统终端提供丰富的接口类型及控制功能。

终端具有U盘、线路及话筒输入接口,能外接U盘进行播放和录音,各类音源,如DVD、卡座、话筒等设备进行扩声。

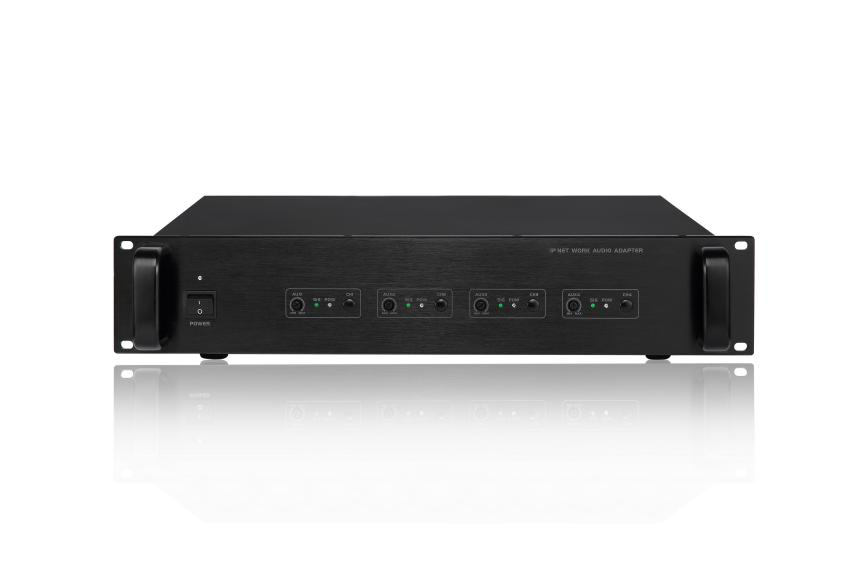

3、数字编码器:

  实时将DVD、双卡座、话筒等音源信号进行编码,将模拟音频编码转换成IP网络数字音频信号,以使其能通过网络进行传输。

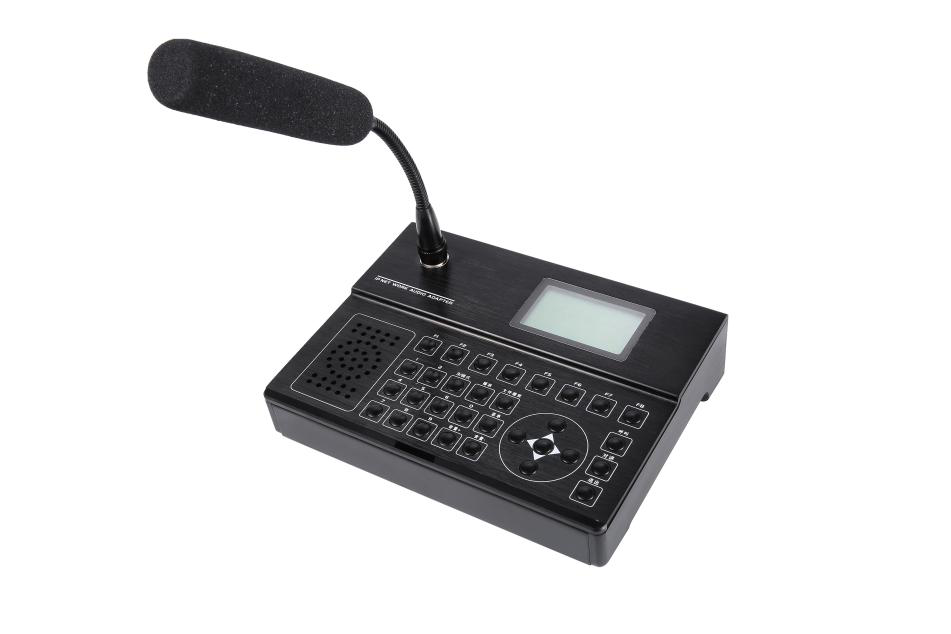

4、管理员或年级主任(老师)办公室远程广播点:

远程播音控制点是网络广播系统的一大必然特点,在分控点安装上IP远程播音终端(IP网络远程寻呼话筒),接入校园网络,即可对各自的班级进行广播、播音等功能,同时还能外接音源进行播放等功能。

同时也可以在分控点安装上ZOS数字网络广播系统客户端软件,作为分控点用户,通过IP网络广播主控软件授权,可以设置各用户级别,就可以通过校园局域网对各自权限范围内的区域进行任意控制,分控点对广播系统的管理严格受限于系统管理员的授权。如年级主任可以设定只能对本年级进行控制,而管理员,则可以对全校的任意区域进行控制。

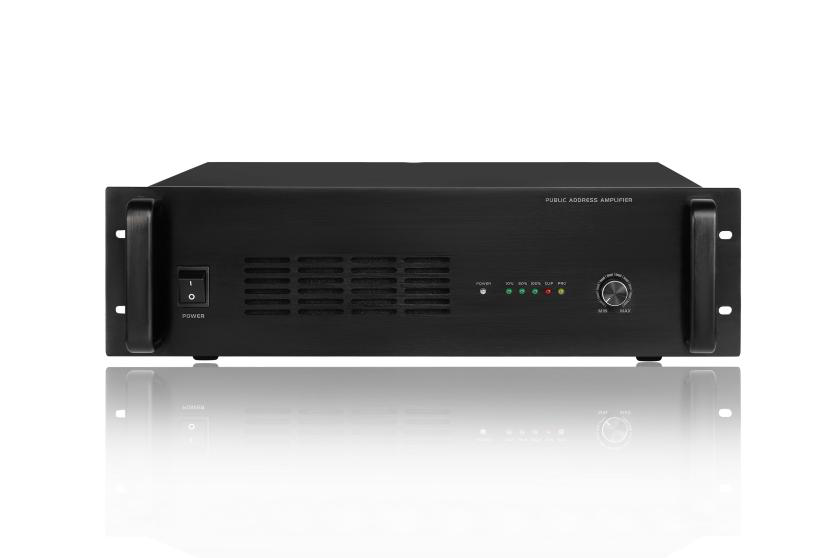

5、模拟广播备份系统:

在主控室中设置一台独立于IP广播系统的智能广播主机,以及受控广播备份功放,从主机房布置广播线至各个教室的壁挂终端机模拟备份接口即可,该设备在校园网络出现故障或IP网络广播设备出现故障的时候,作为备份系统;

主机具有定时广播任务、具有功放后控接口,定时开关功放、内置2G存储空间,同时具有USB接口,能外接U盘进行播放;

具有网络管理功能,具有2口网络交换机接口,同时也支持TCP/IP协议,能外接寻呼话筒,进行远程控制,当网络IP广播系统出现故障时,管理员既可去主机房操作,同时也可以在管理员老师的办公室的电脑上,安装上智能广播控制软件,通过校园网直接可以控制备份广播系统播放音乐及打铃等等,功能强大、可靠、便捷,同时也不会影响学校的正常使用。

2.5、数字IP网络广播系统与其它广播系统对比

公共广播系统为日常应用系统,其主要的应用有自动音乐播放、领导讲话等。

基于数字的数字广播系统与传统公共广播系统的比较如下:



传统智能广播

数字IP网络广播

传输方式

同轴线调频传输或多路音频传输

以太网

控制方式

485总线或CAN总线,容错差。

以太网,容错强。

音频质量

模拟信号

CD质量的MP3节目

节目源数

6~8路,<14路

任意多路

布线

需要单独重新布音频或调频线路

共用局域网络

定时路数

电脑输出,一路

终端输出,任意多路

课室互动

双向互动点播、全双工双向对讲及对讲录音

U盘录音及播放功能,能外接音源(如卡座、DVD、话筒等)

扩展性

安装时确定,不方便编组分区。增加或更改时,整个系统需要调整。

任意分区,随时可选择。随时可以根据信息点增加终端。

电器特性

模拟器件特性变化,跑台、串音。易干扰,有噪音。

网络器件稳定,寿命长。数字文件传至终端,本地解压,与电脑CD声音完全一致。

维护性

需要定期全面调试一次。

一旦安装,不重新调试。

IP广播系统的引入,能够为公共广播系统带来划时代的变革智能化品设计,使得长期停留在概念上的网络应用及远程操控真正达到实用化目的。

2.6、ZOS数字IP网络广播系统功能及特点

2.6.1、系统功能

基于学校校园网,具有跨越INTERNET网的功能:

    整套系统要求布线简单,充分利用学校已有的校园网络,终端机直接接入到学校的校园网内,只需布置终端机到音箱的音频线,布线较其它任何形式的广播更简单、方便。

    同时具有跨越INTERNET网的功能,在总部学校配置上相关的设备及软件,可以通过INTERNET网对学校进行远程广播通知等功能。

    学校领导、管理员可以在自已家里通过INTERNET网络,远程对学校进行控制,如对指定区域进行广播、讲话等。

点对点、点对组的控制及任意分组功能:

实现点对点、点对组的控制,即在同一时间,既可以对不同的教室、不同的年级、不同的班级、不同的区域同时播放不同的音乐,而互不受影响

各年级主任,需对各自年级播放通知,只需在广播软件上进行简单操作,即可实现,而不会影响到任何其它年级。

可以将任意多个教室进行任意组合进行广播,比如说每年如有年级的教室需要调整,无需像模拟智能广播一样要改动任何线路,只需在服务器上进行很简单的操作,即可实现对变动教室的年级进行广播,操作灵活,功能强大。

系统采用多路同时播放技术,可以防止同时对不同的终端广播同一首歌曲时出现不同步的现象。

本地扩声与广播共用功能:

每个教室要求能独立控制,教室终端机需具有本地扩音功能,具有线路及话筒输入接口,能外接电脑音频和话筒,能过终端机和音箱,能实现本地扩音,当有广播信号时,也能自动切换到广播状态,广播完毕,又可继续使用。

做到一套设备,既可做为广播使用, 又可做为多媒体教室的功放音箱使用,为学校节省了投资。

具有分控功能:

在校长室、年级组长室、学生科及管理员等办公室可以配置远程IP寻呼话筒或广播分控软件,即可对指定的区域进行广播,如校长在办公室可以对学校任意区域进行广播,各年级组长可以在办公室对各自分管的年级或该年级中的任一个教室进行广播,和播放音乐,操作更加灵活、便捷。

无人值守功能:

实现学校日常铃声的全自动化(将学校日常铃音在广播系统内进行编程,并可实现学校铃音的夏、冬季全自动播放。)

远程控制播放(点播):

教室终端、田径场终端在空闲状态可以通过遥控器完成对服务器的选曲、点播等功能。



系统可扩展性强:

如需增加区域只需添加终端或网络设备即可完成系统的扩容

终端馈送演讲功能:

可任意指定一个终端做为广播音源,把此终端本身自带线路、话筒音源实时编码成数字音频流广播到其它任意多个终端。

即能将任意一个教室中老师讲课的声音传输到其它任意一个教室或多个教室。

终端采用硬件解压:

终端采用硬件解码芯片,音质达到CD级别44.1K,16,立体声,适合于教室里的日常外语听力训练,每个发音都可以清晰可辨。特别是应用在英语过级听力播放中,可以有效提高学生听力部分成绩。

终端嵌入式程序,稳定可靠:

由于广播接收终端采用解压程序固化的方式,在网络上不受网络病毒的侵害,不容易受外界影响,具有一定的安全性。

实时采播

将外接音频(卡座、收音机、话筒等)接入电脑声卡或外配的音频编码终端,实时编码成数字音频流广播到其它任意多个终端,多个音频编码终端可同时工作。

   教室终端自带功放:

终端集成:2*10W功放,能直接接定阻音箱。

教室终端机具有多口网络交换接口:

教室终端机具有网络交换机功能,至少两路RJ45接口,接口具有交换机功能不分输入输出。

模拟和网络广播两套系统共存(模拟备份系统)

教室数字IP终端机要求具有模拟备份广播切换输入接口,用户可配置高考模拟广播备份系统,当网络广播出现故障时,可自动切换到模拟系统进行广播,音箱仍然利用IP网络广播系统的音箱,无需再布置,教室IP网络终端机提供模拟广播输入接口,无论终端机处于工作,关闭关态,系统将自动切换到模拟广播输入状态,以保证系统正常工作。

具有传统广播系统所有功能:

如讲话广播、背景音乐、定时打铃和电台节目转播等。

功放电源控制、网络信号点扩搌.

机架IP终端机具有功放短路后控接口,能外接多台带后控功能的功放,无需外配电源时序器,能根据广播任务的有无自动开启和关闭功放的开和关。

广播服务器定时控制及无线遥控功能(选配):

为避免广播主服务器(主控电脑)长时间连续工作,系统可配置系统定时控制器,能定时开关电脑,同时可配置一个无线遥控器,能通过无线遥控器控制播放服务器任务的执行及停止,无线遥控距离可达数百米,如在大操场可无线遥控播放国歌、运动员进行曲等功能。

多个节目同时播放功能

基于网络的ZOS数字IP网络广播系统,播放功能比传统模拟广播功能更强大,播放方式更灵活,在同一时间可以对不同的分区播放不同的音乐,即同一时间可同时对不同的班级不同的年级同时播放不同的音乐。

2.6.2IP网络广播系统特点

IP网络广播系统是基于当前已广泛使用的以太网网络平台,充分利用学校的校园网络,教室无需再布线,完全不同于纯模拟广播、调频寻址广播和数控广播的产品,并结合多项数字音频技术,多方面体现了其显著的优越性:

    A、功能方面:可同时对多个终端广播不同的节目,不仅完全现实现了传统广播系统的功能,且终端具有文件点播、U盘播放和录音、终端与终端之间双向对讲等多项功能。

l  B、音质方面:其音频采集使用接近CD音质(44.1K,16bit),更适合于音乐欣赏和听力训练,如高考、大学英语四六级考试听力播放,每个发音都清晰可辨,不再为含混不清的声音所困扰。

l  C、传输方面:音频传输距离无限延伸,可运行在跨网关的局域网和Internet网上,支持大范围的重要型应用,从主校区到分校区集中控制广播,从公司总部到各个地区分部的同声广播,实现快速、可靠的信息沟通。

D、可靠性方面:终端采用工业级芯片,全天24小时工作,不受网络病毒侵扰。

E、ZOS网络广播系统具备如下特点:数字化、个性化、网络化、自动化、人性化、智能化、小工程、零维护。其中个性化、自动化是ZOS网络广播系统最显著的特点。

F、终端个性化:基于数字数据网络,每个语音终端都有独立的IP地址,完全实现点对点的个性化节目。

G、管理网络化:播放列表制作与编排、领导讲话、节目定时播放都可以通过网络远程操作。

H、自动化播放:操作人员预先编排好节目播放表,指定播放终端、播放节目、播放时间,服务器将自动进行播放,无人值守。

I、人性化操作:人性化的图形菜单界面、中文提示操作的无线智能播控手机,控制节目播放。人性化的操作,轻松简便,提高了操作人员的效率。

J、工程简单:ZOS网络广播对于已经铺设好网络的场所,只需要增加服务器与安装终端即可。如果没有铺设网线,数据网络的工程量也相对简单,只需要铺设网线即可。一旦建设,数字广播系统与计算机网络系统可以共用,减少多网重复建设。

K、维护量小:ZOS网络广播在物理上与传统网络共用,所以并不在传统网络维护之外增加额外的维护工作。在应用上,系统可设置独立网段与计算机系统分隔,各语音终端嵌入式系统程序固化,不会受到病毒感染。系统整体稳定可靠,维护工作简单易行。

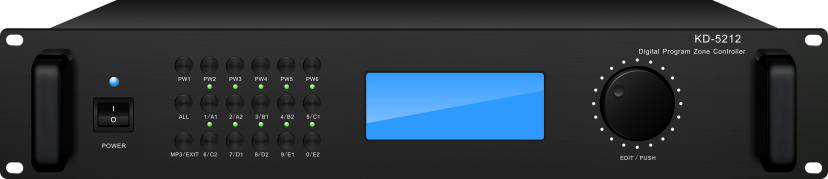

2.7、ZOS模拟备份广播设备功能及特点

为了提高系统的稳定性、可靠性,保证高考万无一失的进行,在系统中设置了备份广播设备,平常在一般情况下,备份系统是处于待机状态,当IP网络广播出现故障时,则启用模拟备份系统,各教室中的终端机都具有模拟备份广播输入接口,当有模拟音频信号输入时,不论教室IP终端机是否正常工作或是不论其电源有没有打开,都直接将模拟备份的音频信号输出到教室音箱,自动切换,控制灵活。

同时该智能备份广播主机,具有RJ45网络接口,具有基于TCP/IP的网络广播控制功能,具有RJ45网络接口的模拟寻呼话筒能直接接入到校园网中,即可以对ZOS该智能备份广播主机进行远程控制,接入方式灵活,功能强大,无需再布线,充分利用已有网络,模拟广播的设备及价格,也具有了数字IP网络广播的功能,大大的方便了学校的使用,为学校日后的灵活使用提供了便利。

该款主机具有LCD显示屏,不但在机器面板上可用按键进行编程操作,同时还可以通过局域网内任一台电脑上,安装好模拟智能广播控制软件,即可对整套模拟备份广播进行远程控制和操作,同时,如需修改打铃时间等,如将春季的作息时间更改为夏季,管理员无需去主机房操作,只需在自已办公室的电脑上通过ZOS智能广播控制软件编辑好后,通过网络直接上传至广播主机中,轻松操作,即可完成。

该多功能广播主机,是集前置、分区矩阵、电源时序、功放软控制、定时器、消防报警、调谐器、4G SD卡、U盘录音播放、RJ45网络管理、周边设备外控功能于一体的主机,既具有模拟系统的功能,同时也融入了网络IP广播的特点,控制更加灵活和合理,以下对其功能进行详细介绍:

271ZOS模拟智能广播系统基本功能

  1. 系统具有全自动定时播音功能能预置播音区域和播出内容,实现全年自动广播。

  2. 系统具有CD/MP3播放机、调谐器、磁带卡座、内置音频文件、话筒、线路、报警声等多种音源。

  3. 系统最多可有168个输出分区。

  4. 系统的时间精度24小时误差小于1秒。

    5、具有自动开关机、自动定时打铃(可存储音乐铃声,并且铃声具有最高优先级)、自动定时播音(可将需播放的MP3文件整理好后存储到广播主机自带的2G存储空间中,主机可定时播放并可自动选曲)等功能。

    6、全自动定时播音功能:能预置播音区域和播出内容,实现全年自动广播。

    7、铃声在整个系统中处于最高级,它不会因为任何播音而受到干扰。

2.7.2、ZOS模拟智能广播系统特殊功能:

本设计采用ZOS智能广播系统设备,该智能广播设备与其它品牌相比有着其独特的优点,主要总结如下:

2721、主机网络管理功能:

网络管理功能:模拟智能广播主机自带10/100M  RJ45网络接口,能通过广播软件,在网络中任一台电脑上进行远程控制,同时能对广播主机定时播放程序进行在线上传更新。操作人员要控制操作广播主机,无需到广播机房进行设置,在局域网内任一电脑上均可进行控制及配置。

2722、基于网络的远程寻呼功能:

1)、别品牌模拟寻呼话筒实现寻呼的形式:

市场上其它品牌的模拟广播系统要实现远程寻呼功能,需配置寻呼矩阵、寻呼话筒、寻呼功放等设备,同时其布线方式需从寻呼矩阵铺设控制线及信号线至寻呼话筒才可使用,实现此功能需配置的设备多,并且使用不灵活。

2)、ZOS模拟智能远程寻呼话筒实现形式:

A、基于网络形式:

ZOS寻呼话筒自带10/100M RJ45网络接口,可以接在局域网络内任一网络点即可使用。

B、丰富的各类接口:

同时自带线路及6.5直接输入口,能外接音源,同时能外接音源及话筒,能实时将寻呼话筒以及线路输入等的模拟音频信号实时转换成数字音频流通过网络传输到模拟广播主机进行广播。

C、设备集成度高,寻呼话筒接入数量不受限制:

无需配置寻呼矩阵、寻呼功放等设备,无需再布线,利用已有网络将寻呼话筒接入网络即可控制和寻呼。同时寻呼话筒的数量不受限制,可以接入任意多个即接即用。

D、功能全面:

通过寻呼话筒,不但能对指定区域进行寻呼、广播,并且能对主机进行控制,如指定广播主机文件曲目号和收音机频道号进行远程播放,能对主机的各路线路输入进行远程切换等功能。

E、具有IP网络寻呼话筒的功能同时造价低廉

让用户花模拟广播的费用,同样能实现IP网络远程寻呼的功能,同时省去了一些不必要的设备,又较别品牌模拟广播产品造价更低廉。

2723、大功率功放的灵活开启、关闭功能:

在广播系统中,有时由于使用的音箱数量多,功率大,则需配置多台大功率的功放,按一般模式,该功放需接入电源时序器进行控制,而由于大功率功放功率大,电流超过了电源时序器每路的最大电流值,此时,我们在功放后设置了软启动、关闭接口,将功放接入接线板,通过ZOS智能广播主机后的功放软启动接口对功放进行软启动控制,从而保证了其的正常使用,也为用户省去了一台电源时序器,节约了成本,也达到了要实现的功能。

2724、广播主机超大容量的存储空间

    别品牌广播主机,通常只具备:128M、256M、512M SD卡存储空间,同时不具备外接U盘功能,而ZOS广播主机不但内置了:4G SD卡,同时具有USB接口,能外接U盘进行播放,同时还能进行录音。

2725、广播主机集成了报警信号发生器

用于消防报警时,ZOS广播主机集成了报警信号发生器,无需再配置,为用户节约了开支,同时又满足的消防报警的功能要求。

2726系统操作方便简单

将系统设置好后,每天无需人工操作,自动播放用户指定的各个音乐;如需修改播放时间等,只需在接入局域网内的任意一台电脑上,装上模拟广播主机控制软件后,将定时时间修改好后,可直接在线上传至广播主机中,操作更加方便、快捷,真正实现了智能化、人性化、网络化,同时该智能广播系统性价比高,物美价廉,投资少,功能强大,为学校节约了开支,而又能像操作数字广播一样的通过网络进行在线更新程序。

2727、模块化设计,检修方便快捷

   模拟广播主机的整个硬件设计,采用模块化形式进行设计,维护、检修方便快捷。

2728、强大的外控功能

ZOS模拟广播主机,能外控10台分区矩阵器、10台电源时序器、多台功放等设备,主机集成度高,功能强大。

2.8、学校广播系统布局

2.8.1、系统总体布局

广播控制中心:

数字网络广播服务器位于广播控制中心,广播主控电脑、IP网络控制软件、DVD、双卡座、广播话筒、编码器等设置于主控中心。

主控中心是整个网络广播的总控中心,通过广播服务器进行整体控制。

教室部分:

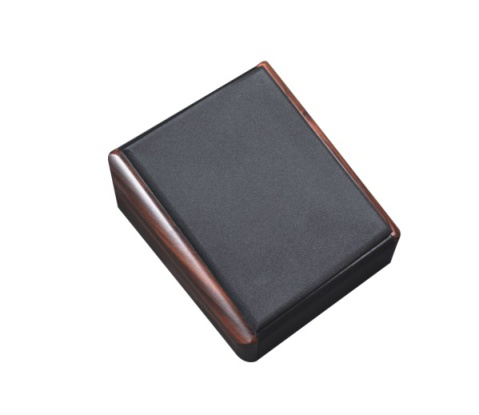

学校共计:158间教室,共计:158个班级,在每间教室内放置一台壁挂式IP网络广播语音终端机、2只木质壁挂音箱,每个教室作为一个分区,共计:158个分区。

学校田径场部分:

设置为一个分区,设置一台带LCD屏显示的机架式IP网络语音终端机,可安装在运动场旁的一间房间,将终端机接入校园网,同时也可选配一台无线双手持话筒,直接接入机架终端机,可对运动场进行讲话,通过终端机的无线遥控器,可以点播服务器中的MP3文件,如对运动场播放国歌等。

室外其它公共区域:

    室外其它公共区域包括各楼栋间绿化带、食堂四周、综合楼外以及学校内的各主要通道等公共部分,为保证广播的声音能均匀覆盖到学校主要角落,在室外设置了多只全天候铝音柱,该部分作为一个分区。

IP网络远程播音点(设置于各年级主任室):

为了对系统更好的管理,同时为了方便各年级各项通知的播放,在各年级主任办公室,设置一台远程IP网络播音话筒或一套IP网络广播分控软件,通过系统服务器授权,即可对各自管辖的班级进行广播音乐及通知,同时系统管理员也能更方便的对整套系统进行管理。各年级可同时独立广播通知和播放音乐等,互不干扰。

模拟备份系统:

在广播机房设置一台智能广播主机及备份功放,将学校的作息时间,在模拟主机中备份一份,编好程序保存下来,当IP网络广播系统出现故障时可以作为备份系统使用。

在教室中利用终端机模拟备份功能,自动切换到模拟备份广播系统,以保证了系统的正常使用。

同时模拟广播主机也具有网络管理功能,能通过模拟主机的管理软件,管理员在自已的办公室就可以对模拟广播主机进行远程控制。如播放歌曲、收音机等操作。同时,能将定时程序在电脑上编辑好后,直接通过网络上传到主机房的模拟主机上。

第三章、学校广播系统主要设备介绍

3.1、数字IP网络广播服务器主控制软件:ZOS ZS-V3Z




产品用途

1、IP网络广播、对讲系统控制软件,是系统的核心部件,是广播系统数据交换、系统运行和功能操作的综合管理平台,集成了定时任务、消防报警、文件广播、外部采播、终端馈送、对讲录音、监控联动、无线遥控等软件模块。

2、可运行在普通电脑以及ZOS ZS-9000 IP网络广播工控机

产品功能:

1、标准TCP/IP网络协议,软件包带有服务器软件(含定时任务、消防报警、无线遥控、外部采播、断网打铃、终端馈送、电话广播、可任意多次使用的分控软件等多个部分);系统可在同网段的局域网内、跨网关的局域网内以及Internet网上使用。即在总部配置上相关的设备及软件,可以通过INTERNET网对各分部进行远程广播通知等功能,支持多级服务器(适合广域网大型项目)

2、负责音频流点播服务、计划任务处理、工作站分控软件管理和权限管理等功能。为所有数字IP网络广播音频终端提供定时播放和实时点播服务,响应各终端、远程寻呼终端的播放请求为工作站分控软件提供数据接口服务

3、ZOS  IP网络广播音频服务器控制软件可将传统音频资源,转换成数字节目存储到系统服务器的节目库可以容纳万首节目),方便用户今后任意利用和同时使用,可连续一周无重复播放

4、带有检测功能,可以实时监测任意一个终端节点的使用状态

5、系统支持模拟音源实时输入,将模拟音源实时数字化,实现任意多路实时采播

6、具有定时自动开关机功能,能定时开关电脑、工控主机以及所有设备的定时开关。

7、系统具有传统和网络广播两套系统共存功能,当网络广播出现故障时,可自动切换到模拟系统进行广播,音箱仍然利用IP网络广播系统的音箱,无需再布置。

8、IP网络服务器控制软件是整个系统的运行核心,采用后台系统服务运行,开机系统即可自动运行。

9、系统软件支持Windows2000、WINDOWS2003、Windows XP、Windows7等多个系统平台。

10、系统软件具有双保险功能,可设置主服务器以及备份服务器,服务器故障或感染病毒时,备份服务器自动接替主服务器进行工作,提高了系统的稳定、可靠性

11、服务器软件支持第三方平台嵌入式开发,提供SDK第三方软件开发包,实现大系统、大平台的系统整合。

12、系统软件集成了多个常用监控品牌(海康、大华、汉邦等)的SDK开发包,在应用于IP网络对讲系统时,直接实现与监控系统进行实时联动功能。

13、系统软件具有广播监听功能、报警联动、无线远程控制、电话接入控制、节目源和数据不受限制、站点无限,扩容简便。

14、支持单点播放:可以对任意单点、组群、分区或全部广播。

15、具有自动音乐打铃、定时节目播放、音频实时采播,可以实现定时定点定区域定曲目播放,实现无人值守功能,系统能根据广播音频信号的有无可以自动关闭、开启各个节点上的功放。

16、软件具有全双工双向对讲、对讲自动录音、对讲日志、网络话筒自动排队、来电提醒、占线等待及转接等功能。

17、具有远程分控讲话、分区自由点播、网上电台转播、寻呼对讲录音功能。

18、系统具有音频终端断网自动打铃、自动定时更新终端断网打铃定时程序功能。

19、软件具有终端馈送演讲功能:可任意指定一个终端做为广播音源,把此终端本身自带线路、话筒音源实时编码成数字音频流广播到其它任意多个终端。

20、系统可以同时向各个网络节点传送多路音频,可以外接传统音源信号与文件音源相结合的形式进行传输,即每路音频所占用带宽不大于100KBPS,软件支持WINDOWS支持的所有音频格式(MP3、WAV等)。

21、软件具有消防联动报警功能,能接收并处理消防中心信号,按照预先设置,使广播系统发出报警语音的软件;可支持临层、全区报警、分区报警等多种报警模式;内置报警语音播放模块和报警语音采集模块,可播放预存的报警语音或采集外部报警语音。

22、客户端分控软件利用IP网络(局域网、广域网)远程登录到服务器,实现远程管理。主要完成音频实时采播、节目资源管理和定时编排播放功能,通过授权在分控软件上可以直接对服务器的广播定时任务进行编辑、修改。将话筒接入工作站分控电脑声卡,可以实时采集压缩后广播到各数字音频终端,不需广播主控室人工干预;远程管理服务器的节目库,可以将制作的音频节目上传,远程添加删除文件。

23、软件可设置户外型带LED显示屏IP终端机空闲时显示的文字,可设置三幅文字循环显示。

24、能实现断网定时播放定时任务功能,同时能将IP网络定时任务文件定时更新到各IP终端机本地自带的SD卡中,确保IP终端本地的定时任务及时更新。

25、具有频道设置管理功能,即可对带外控操作面板的IP终端设置相应频道号及设置各频道音频文件等功能。

26、软件具有考试模式功能,在考试时将此项选择,可以禁止用户登记以及用户编辑的定时任务运行,以确保考虑的顺利进行,同时操作简单、快捷。

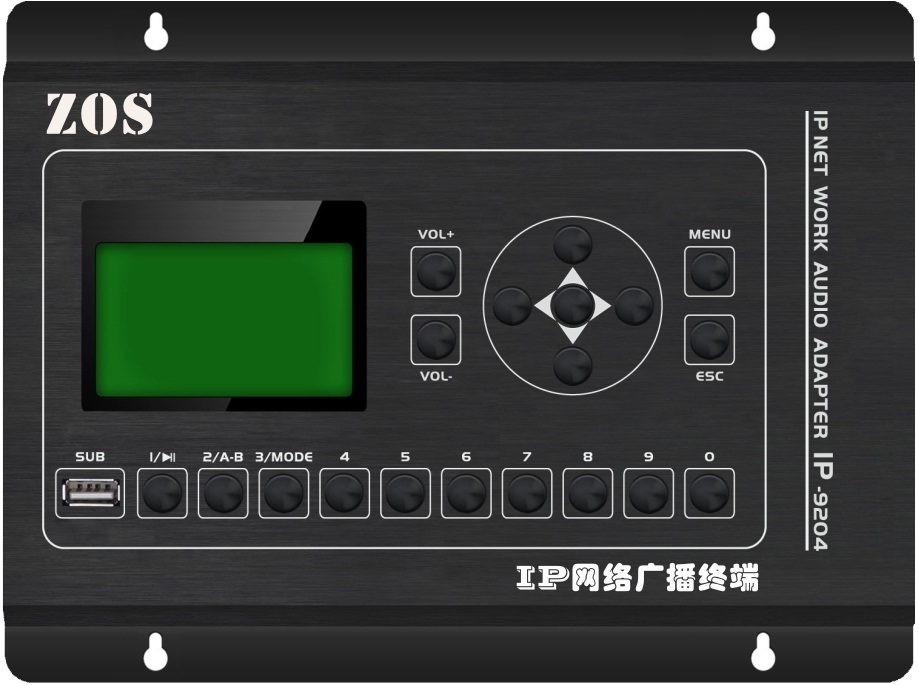

3.2、壁挂式数字IP网络广播终端:ZOS ZS-9020







产品用途

1、壁挂式IP网络音频解码终端机,内置立体声定阻功率放大器;

2、可配置终端机本地不需外接音源或话筒的环境下,同时可选配定压模拟备份,适合安装在房间、教室、办公室等处

产品概述:

   1、标配2个10/100M RJ45网络交换机接口,支持局域网与广域网
   2、设有1路本地线路输入,1路话筒输入接口,1路音频输出,自带2*15W功放,能外接定阻音箱;
   3、设有红外线遥控器控制,可通过遥控操控终端的相关功能
   4、设有双向点播,可通过服务器软件、终端键盘及遥控器自由点播服务器中节目
   5、设有USB接口,支持U盘播放和录音,能将本地的内容进行实时录制;
   6、音频文件支持MP3,WMA,OGG,等格式,广播最高可位速率:192K/S(44.1,16),点播最高可位速率320K/S(44.1,16),音频硬解码;
   7、设有3级优先功能,报警为最高优先级,网络音频播放为第二级、本地播放为第三级
   8、设有终端馈送演讲功能,能将本终端的声音通过网络馈送到其它指定的一个或多个终端;
   9、设有文件自动下载储存功能,可提前把文件下载到终端,如果终端检测到执行任务与服务器一致,或没检测到服务器时,就直接播放终端所储存的任务。解决了网络出现故障时不能播放任务或网络宽带不足实现不了同时播放的担忧。
   10、系统设有排队自动下载功能,解决所有终端同时下载网络宽带不足,造成下载速度慢的担忧。
   注:模拟广播备份模块(当网络广播出现故障时,终端机自动切换到模拟广播。)

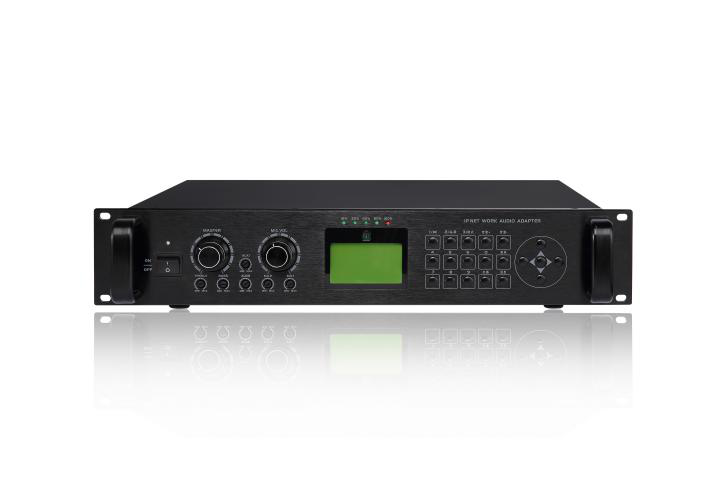

3.3、机架式数字IP网络广播终端:ZOS ZS-9012



产品用途

1、机架式单通道IP网络音频编、解码终端机,带LCD显示屏

2、终端机本地可外接音源及话筒,同时可远程点播、U盘点播、录音等,适用于配置在本地需任意播放音频信号、广播的环境,如学校操场分控中心、田径场分控中心、报告厅、以及各分区弱电设备柜处,可外控多台功率放大器,并自动管理它们的电源。

产品概述:

1、标准机柜式设计,黑色氧化铝拉丝面板,人性化的抽手,考究的工艺,尽显高档气质;高亮LCD显示屏,人机操作使用遥控键盘,人性化人机操作界面;

2、音频采用硬解码形式,内置硬件编解码芯片,实现本地实时信号采集功能以及音频解码功能;

3、具有接收广播呼叫、广播功能:通过电脑可对单个或多个IP终端、分区、全区呼叫;

4、配置了遥控器,可任意点播服务器中音频文件,可轻松控制节目的快进、快退,播放、暂停及书签设置;具有顺序、循环等多种播放模式;

5、具有1路本地话筒、1路本地线路输入接口、1路线路输出接口;支持DHCP自动获取IP地址;

6、终端具有远程优先功能,能实现自动强插功能,实现分级优先、紧急播音等;

7、终端内置智能电源管理功能,能外接周边设备,如功放等设备,根椐声音自动开启或关闭外接功率放大器的电源;

8、具有功放后控接口:具有功放软开启关闭控制接口,能外接多台带后控的大功率功放,无需配置电源时序设备,可直接控制多台大功率功放电源开关;

9、具有三级信号优先功能,高级别可打断低级别的广播;

10、标配2路10/100M RJ45网络交换机接口,接口无输入输出之分;

11、终端机能任意设置待机时间长短,时间可从:1—99分钟之间任意设定,用户可根据各个分区具体情况,来任意设定在任务结束后,多长时间关闭功放,以方便用户举行各类活动;

    12、具有终端馈送功能,可直接通过终端本地操作或通过IP广播软件操作将能将任意一个终端的声音通过网络传送到其它指定的一个或多个终端;

13、标配1路USB接口,支持U盘播放和录音,能将本地的内容进行实时录制;

14、支持全双工双向对讲,自带回声消除功能;

15、可选配TF卡模块,可实现断网自动打铃功能,能定时将服务器中的定时广播任务以保证在断网时打铃为最新的定时广播任务;

16、可选配2A-24V强切模块,可控制打开强切音量开关;

3.4、IP网络适配器(编码器)ZOS ZS-9040



产品用途

1、机架式单音源、单通道IP网络音频编码终端机,可将本地的一路模拟音源实时编码成数字化音频信号,实时传送到其它指定的任意一个、多个或全部终端

2、可配置广播总机房、主讲室、远程广播播音室、活动室、演讲室等处

产品概述:

1、标准机柜式设计,黑色氧化铝拉丝面板,人性化的抽手,考究的工艺,尽显高档气质;单路音源、单路编码IP网络编码终端机,能实时将1路外接的音源信号转换成数字化网络音频信号,通过网络进行传输,实现实时播放、定时任务播放控制功能;

2、具有单路网络编码功能,内置硬件编码芯片,实现本地实时信号采集编码功能;

3、具有1路本地话筒、1路本地线路输入接口;

4、具有1路电源输出接口,可控制周边设备电源;

5、具有1路短路控制输出接口;

6、支持DHCP自动获取IP地址;

    7、标配210/100M RJ45网络交换机接口,接口无输入输出之分。

3.5、远程播音终端(IP网络远程寻呼话筒):ZOS ZS-9050



产品用途:

1、IP网络远程寻呼对讲话筒,安装在网络中,可对任意一个寻呼话筒、IP终端进行两两全双工双向对讲;

2、适用于指挥中心、监控中心、远程广播分控中心、领导办公室等。

产品概述:

1、高亮LCD屏(分辨率128*64),人机操作使用键盘,人性化人机操作界面,通过液晶显示屏进行显示操作;

2、可对各点、各区域及所有区域进行广播;

3、能与各终端、IP寻呼话筒实现全双工双向对讲功能,输入IP终端机号即可实现全双工双向对讲;

4、自带27个按键(含数字键、功能键、菜单键、快捷键等),可通过按键实现对各终端、各分区、全区进行广播和操作,操作简单快捷;

5、内置2W全频监听扬声器,声音清晰、洪亮;

6、具有电钟声提示和广播钟声话筒的功能;

7、支持外接耳机、免提通话功能,同时具有接收广播功能;

8、本地配置有高灵敏度拾音麦克风,具有一路本地线路输入,一路音频辅助输出接口,能外接有源音箱或外接功放设备;

9、能将本地线路、话筒等音频信号,实时编码成高音质音频数据流,广播到指定的终端;10、当接收到多个寻呼终端对讲时,具有自动排队功能;

11、能直接远程对各终端播放MP3音频文件;

12、DC5V直流供电接口。

3.6、带后控纯后级广播功放:ZOS ZG-4650



产品用途:

1、单通道功率的纯后级功率放大器,具有70/100V定压输出以及4~16欧定阻输出,实现对音频信号进行放大,推动音箱发出声音的功能

2、适用于各类较大型广播扩声系统中

产品概述:

1、标准机柜式设计黑色氧化铝拉丝面板做工精细,外观细贰美观耐用;

2、采用6.5直插口和XLR插口;

3、具有1路线路平衡输入,1路线路输出,信号级联下一台功放;

4、采用进口功率管,输出功率强劲,宽频带、低噪声、高保真效果,音质达到演出级水准;

5、具有全面的指示功能,具有信号指示,保护指示(过载、过流、超温、短路指示等),失真指示,启动指示,电源指示等功能;

6、内置2级有源高通滤波和低通滤波器,自动消波还原信号,拥有完整的线路安全工作保证;

7、机器异常工作保护警告功能:当输入信号过载、负载过重、线路短路时,对应的指示灯闪烁提示,有极高的可靠性。完善的温度保护:大电流高速风扇,工作噪音低,散热效果佳,当机器温度升高时,温度保护电路会启动风扇,风扇的转速随温度的升高而自动提高;

8、 定阻、定压两种功率输出方式:定压输出100V,70V,定阻输出4~16Ω;不均匀度小于1.5dB;

9、具有故障检测模块,用户可根据情况进行选配:实现故障检测短路信号输出;

  1. 可扩展实现主备功放自动切换功能。

3.7、教室木质壁挂音箱:ZOS ZB-510



型   号

ZB-510

类   型

木质壁挂音箱

喇叭单元

5寸中低音、一只高音

输入电压

70—100V

功   率

10/15W

灵 敏 度

91dB

频   响

80—18KHZ

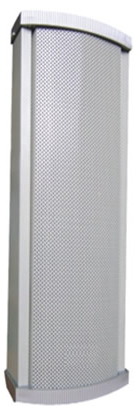

3.8、120W室外豪华型铸铝音柱:ZOS ZY-860



型号

ZY-860

输入电压

70—100V

功率

120W

灵敏度

92dB

频响

80—18KHZ

39、鹅颈式广播话筒:ZOS



专业会议话筒:

鹅颈话筒带红色发言指示光环;

技术参数:

膜片类型Capsule Type:电容式Condenser

指向特性Polar Pattern:单指向性Ultra-cardioid

频率响应Frequency Response:40Hz-16KHz

输出阻抗Output Impedance:200 Ω± 30%

灵敏度Sensitivity:47dB ± 3dB(0dB=1V/Pa at 1KHz)

信噪比s/n:68dB

配件:3M连接线

3.10、调音台:ZOS ZS-708



10输入通道,4麦克风+4立体声线路输入,低噪音,高精度的麦克风前置放大器,幻像电源开关和插入式输入/输出,3波段通道均衡器和HPF,2辅助发送和2立体声辅助返回,可安置在麦克风支座上,另需麦克风支座适配器

3.11、模拟备份设备:智能广播主机:ZOS ZS-200



产品用途:

1、广播系统控制中心,控制整个系统定时开关、定时播放音乐、,是智能广播系统的控制中心;

2、适用于学校、楼宇、小区、工厂、酒店、车站、码头、医院、商场等环境使用。

产品概述:

1)3.2寸TFT真彩屏显示,操作界面图形化,方便直观

2)4G内存容量,可以增加到8G、16G、32G内存,标配4G

3)可以插U盘播放,U盘可以定时播放

4)支持电脑编程,主机手动编程

5)含有4套程序,每套程序可编程120个定时点

6)带FM调频功能,可保存4个常用频率方便收听,自动搜台、手动调台

7)具有定时插播功能,插播定时点播放完毕自动删除

8)消防功能,短路信号输入,自动报警,消防短路输出

9)1路话筒输入,1路线路输入,2路音频输出

10)带监听音响

11)支持主机上程序拷贝,可将程序一拷贝到程序二、三、四

12)可查看内存里面前200首歌曲歌曲名,按页显示,一页可以显示8首,方便直观

13)带6路分区,2路电源

14)机器内置了使用帮助文档,说明书丢失,不会操作,可方便查看

15)可以设置分区、电源提前打开时间

16)可选配遥控器,遥控距离达500米

第四章、设备清单

详见附件

上一方案:没有了!
下一方案:学校高考考场音视频监控解决方案
打印本页 | 关闭窗口

联系方式
020-36719001
www.zosound.com
广州市白云区白云湖街龙湖北路第三工业区二栋四楼
在线留言



版权所有©广州卓声电子科技有限公司   制作与维护:星河东莞网站建设   后台管理   企业邮箱   粤ICP备2024200466号
